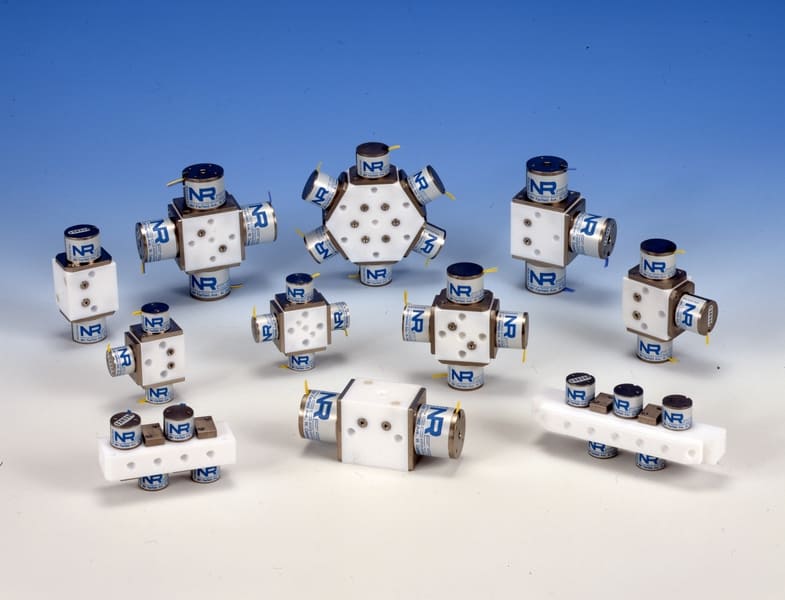

梯度多路阀组 (Gradient Manifolds)
专为梯度混合应用设计，多个阀门集成在紧凑的模块中，实现精确的流体比例控制。
查看详情产品系列概览
根据结构配置与应用场景分类，提供高效的多路阀组解决方案
直列多路阀组 (Inline Manifolds)
直线排列的多通道阀组，结构紧凑，适用于空间受限的多路流体切换应用。
查看详情梯度多路阀组 (Gradient Manifolds)
专为精确梯度混合设计的集成式多通道阀组
产品特点
- • 多个阀门集成在紧凑模块中，节省空间
- • 专为梯度混合应用优化设计
- • 精确的流体比例控制
- • 减少管路连接，降低泄漏风险
- • 多种配置可选：2x, 3x, 4x, 6x
应用场景
- • 液相色谱梯度混合系统
- • 精确比例混合应用
- • 多溶剂切换系统
- • 分析仪器中的梯度洗脱
产品系列
2x 梯度多路阀组
2 x Gradient Manifold
配置：2个2通阀门
典型型号：225T051系列
工作压力：30 PSIG
接口：1/4-28 UNF
3x 梯度多路阀组
3 x Gradient Manifold
配置：3个2通阀门
典型型号：225T061系列
工作压力：30 PSIG
接口：1/4-28 UNF
4x 梯度多路阀组
4 x Gradient Manifold
配置：4个2通阀门
典型型号：225T071系列
工作压力：30 PSIG
接口：1/4-28 UNF

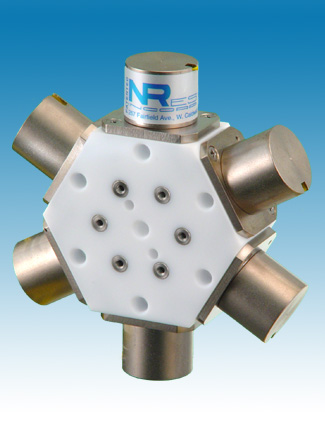

6x 梯度多路阀组
6 x Gradient Manifold
配置：6个2通阀门
典型型号：225T091系列
工作压力：30 PSIG
接口：1/4-28 UNF
技术规格
| 参数 | 规格 | 说明 |
|---|---|---|
| 工作压力 | 30 PSIG (2.1 bar) | 最大工作压力 |
| 工作电压 | 12VDC, 24VDC, 115VDC | 多种电压可选 |
| 阀体材料 | Teflon (PTFE) | 惰性材料，耐腐蚀 |
| 阀芯材料 | Teflon (PTFE) | 与阀体材料一致 |
| 接口尺寸 | 1/4-28 UNF | 标准接口 |
| 孔径 | 0.062" (1.5mm) | 标准孔径 |
| 工作温度 | 0°C 至 50°C | 标准工作范围 |

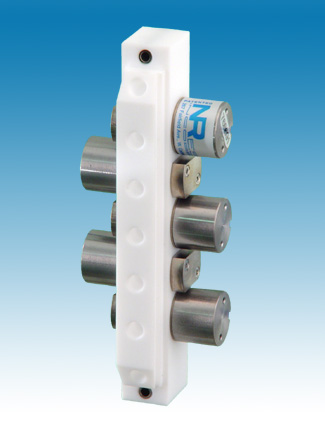

直列多路阀组 (Inline Manifolds)
紧凑直线排列的多通道阀组，适用于空间受限的应用
产品特点
- • 直线排列，结构紧凑
- • 节省安装空间
- • 简化管路布局
- • 易于维护和更换
- • 多种配置可选：3x, 4x, 5x, 6x
应用场景
- • 多路样品切换系统
- • 试剂分配系统
- • 自动化分析仪器
- • 空间受限的流体控制应用
产品系列
3x 直列多路阀组
3 x Inline Manifold
配置：3个阀门直线排列
适用：三路切换系统
特点：紧凑设计
4x 直列多路阀组
4 x Inline Manifold
配置：4个阀门直线排列
适用：四路切换系统
特点：中等密度配置
5x 直列多路阀组
5 x Inline Manifold
配置：5个阀门直线排列
适用：五路切换系统
特点：高密度配置
6x 直列多路阀组
6 x Inline Manifold
配置：6个阀门直线排列
适用：六路切换系统
特点：最高密度配置
配置选项
多路阀组优势
与传统分散式阀门相比，多路阀组提供显著的系统优势
简化安装
集成式设计减少单个阀门的安装工作量， 统一接线和管路连接，大幅缩短系统集成时间。
节省空间
紧凑的模块化设计显著减少占用空间， 特别适用于空间受限的仪器设备内部布局。
提高可靠性
减少管路连接点，降低泄漏风险。 统一的质量控制和测试确保整体性能一致性。
易于维护
模块化设计便于快速更换和维护， 减少系统停机时间，提高设备可用性。
优化性能
专为特定应用优化设计， 如梯度混合阀组针对比例控制进行专门优化。
降低成本
减少连接件和安装工时， 整体成本通常低于同等数量的分散式阀门方案。
