三通隔离阀 (3-way isolation valves)

NResearch 低功耗三通切换阀，专为需要结构紧凑、坚固耐用且零死体积部件的系统而设计。专利设计允许在三个端口之间实现精确的流体控制，相比同类产品体积更小。

产品特点

• 业内较小尺寸及功耗
• 全 TEFLON 接液材料
• 最高耐压 100psi
• 三通切换控制
• 孔径尺寸 1mm~3mm 可选
• 零死区，低残留
• 快速响应
• 客户定制设计
• 阀组结构可选

应用场景

• 医疗器械：血液分析仪、免疫分析仪
• 分析仪器：液相色谱、样品前处理
• 生命科学：DNA 合成、蛋白测序
• 工业自动化：精密流体切换

核心优势

NResearch 三通隔离阀的专利设计提供卓越的性能和可靠性

三通切换设计

实现三个端口之间的精确流体切换，满足复杂流程控制需求。

低功耗设计

高效电磁驱动，功耗显著低于同类产品，适合便携式设备。

紧凑结构

业内较小的尺寸设计，节省设备内部空间，便于集成。

惰性材料

全 Teflon 接液材料，耐腐蚀，适用于各种化学试剂。

产品系列说明

了解不同系列的特点和适用场景，点击卡片可快速跳转到对应系列

161 系列

小型三通隔离阀

孔径：0.040" (1.0mm)

特点：超紧凑设计

适用：微流量切换

典型应用：微量分析仪器

225 系列

标准三通隔离阀

孔径：0.062" (1.5mm)

特点：平衡性能与尺寸

适用：常规流量切换

典型应用：医疗诊断设备

360 系列

中型三通隔离阀

孔径：0.095" (2.0mm)

特点：中等流量

适用：中等流量切换

典型应用：工业自动化

648 系列

大型三通隔离阀

孔径：0.156" (3.0mm)

特点：大流量设计

适用：大流量切换

典型应用：流体处理系统

完整型号规格

基于 NResearch 官方产品目录的准确型号数据，包含 161、225、360、648 全系列三通隔离阀

161 系列 - 小型三通隔离阀

孔径：0.040" (1.0mm) | 工作压力：30 PSIG (标准) / 100 PSIG (高压) | 超紧凑设计，适用于微流量切换应用

标准压力型号 (30 PSIG)

型号	电压	工作压力	孔径	接口类型	阀体材料	阀芯材料
161K030	6VDC	30 PSIG	0.040" [1.0mm]	-	Kel-F	Kel-F
161K031	12VDC	30 PSIG	0.040" [1.0mm]	-	Kel-F	Kel-F
161K032	24VDC	30 PSIG	0.040" [1.0mm]	-	Kel-F	Kel-F
161T030	6VDC	30 PSIG	0.040" [1.0mm]	-	Teflon	Teflon
161T031	12VDC	30 PSIG	0.040" [1.0mm]	-	Teflon	Teflon
161T032	24VDC	30 PSIG	0.040" [1.0mm]	-	Teflon	Teflon
T161K031	12VDC	30 PSIG	0.040" [1.0mm]	10-32 UNF	Kel-F	Teflon
T161PK031	12VDC	30 PSIG	0.040" [1.0mm]	10-32 UNF	PEEK	Teflon
T161PK032	24VDC	30 PSIG	0.040" [1.0mm]	10-32 UNF	PEEK	Teflon

高压型号 (100 PSIG)

型号	电压	工作压力	孔径	接口类型	阀体材料	阀芯材料
HP161T031	12VDC	100 PSIG	0.040" [1.0mm]	10-32 UNF	Teflon	Teflon
HP161T032	24VDC	100 PSIG	0.040" [1.0mm]	10-32 UNF	Teflon	Teflon

225 系列 - 标准三通隔离阀

孔径：0.062" (1.5mm) | 工作压力：30 PSIG (标准) / 100 PSIG (高压) | 平衡性能与尺寸，适用于常规流量切换

标准压力型号 (30 PSIG)

型号	电压	工作压力	孔径	接口类型	阀体材料	阀芯材料
225K030	6VDC	30 PSIG	0.062" [1.5mm]	-	Kel-F	Kel-F
225K031	12VDC	30 PSIG	0.062" [1.5mm]	-	Kel-F	Kel-F
225K032	24VDC	30 PSIG	0.062" [1.5mm]	-	Kel-F	Kel-F
225K033	115VDC	30 PSIG	0.062" [1.5mm]	-	Kel-F	Kel-F
225PP031	12VDC	30 PSIG	0.062" [1.5mm]	-	PPS	Teflon
225PP032	24VDC	30 PSIG	0.062" [1.5mm]	-	PPS	Teflon
225T030	6VDC	30 PSIG	0.062" [1.5mm]	-	Teflon	Teflon
225T031	12VDC	30 PSIG	0.062" [1.5mm]	-	Teflon	Teflon
225T031K	12VDC	30 PSIG	0.062" [1.5mm]	-	Teflon	Kel-F
225T032	24VDC	30 PSIG	0.062" [1.5mm]	-	Teflon	Teflon
225T033	115VDC	30 PSIG	0.062" [1.5mm]	-	Teflon	Teflon
T225K031	12VDC	30 PSIG	0.062" [1.5mm]	1/4-28 UNF	Kel-F	Teflon
T225K032	24VDC	30 PSIG	0.062" [1.5mm]	1/4-28 UNF	Kel-F	Teflon
T225PK031	12VDC	30 PSIG	0.062" [1.5mm]	1/4-28 UNF	PEEK	Teflon
T225PK032	24VDC	30 PSIG	0.062" [1.5mm]	1/4-28 UNF	PEEK	Teflon

高压型号 (100 PSIG)

型号	电压	工作压力	孔径	接口类型	阀体材料	阀芯材料
HP225K031	12VDC	100 PSIG	0.062" [1.5mm]	1/4-28 UNF	Kel-F	Teflon
HP225K032	24VDC	100 PSIG	0.062" [1.5mm]	1/4-28 UNF	Kel-F	Teflon
HP225T031	12VDC	100 PSIG	0.062" [1.5mm]	1/4-28 UNF	Teflon	Teflon
HP225T032	24VDC	100 PSIG	0.062" [1.5mm]	1/4-28 UNF	Teflon	Teflon
HPBPP031	12VDC	100 PSIG	0.062" [1.5mm]	1/4-28 UNF	PPS	Teflon

360 系列 - 中型三通隔离阀

孔径：0.095" (2.0mm) | 工作压力：30 PSIG (标准) / 100 PSIG (高压) | 中等流量切换应用

标准压力型号 (30 PSIG)

型号	电压	工作压力	孔径	接口类型	阀体材料	阀芯材料
360K031	12VDC	30 PSIG	0.095" [2.0mm]	1/4-28 UNF	Kel-F	Kel-F
360K032	24VDC	30 PSIG	0.095" [2.0mm]	1/4-28 UNF	Kel-F	Kel-F
360K033	115VDC	30 PSIG	0.095" [2.0mm]	1/4-28 UNF	Kel-F	Kel-F
360T031	12VDC	30 PSIG	0.095" [2.0mm]	1/4-28 UNF	Teflon	Teflon
360T031K	12VDC	30 PSIG	0.095" [2.0mm]	-	Teflon	Kel-F
360T032	24VDC	30 PSIG	0.095" [2.0mm]	-	Teflon	Teflon
360T033	115VDC	30 PSIG	0.095" [2.0mm]	-	Teflon	Teflon
T360K031	12VDC	30 PSIG	0.095" [2.0mm]	1/4-28 UNF	Kel-F	Teflon
T360K032	24VDC	30 PSIG	0.095" [2.0mm]	1/4-28 UNF	Kel-F	Teflon
T360K033	115VDC	30 PSIG	0.095" [2.0mm]	1/4-28 UNF	Kel-F	Teflon

高压型号 (100 PSIG)

型号	电压	工作压力	孔径	接口类型	阀体材料	阀芯材料
HP360K032	24VDC	100 PSIG	0.095" [2.0mm]	1/4-28 UNF	Kel-F	Teflon
HP360T032	24VDC	100 PSIG	0.095" [2.0mm]	1/4-28 UNF	Teflon	Teflon

648 系列 - 大型三通隔离阀

孔径：0.156" (3.0mm) | 工作压力：30 PSIG (标准) / 100 PSIG (高压) | 大流量切换应用

标准压力型号 (30 PSIG)

型号	电压	工作压力	孔径	接口类型	阀体材料	阀芯材料
648K031	12VDC	30 PSIG	0.156" [3.0mm]	-	Kel-F	Kel-F
648K032	24VDC	30 PSIG	0.156" [3.0mm]	-	Kel-F	Kel-F
648K033	115VDC	30 PSIG	0.156" [3.0mm]	-	Kel-F	Kel-F
648T031	12VDC	30 PSIG	0.156" [3.0mm]	-	Teflon	Teflon
648T032	24VDC	30 PSIG	0.156" [3.0mm]	-	Teflon	Teflon
648T033	115VDC	30 PSIG	0.156" [3.0mm]	-	Teflon	Teflon
T648K032	24VDC	30 PSIG	0.156" [3.0mm]	1/8 NPT	Kel-F	Teflon

高压型号 (100 PSIG)

型号	电压	工作压力	孔径	接口类型	阀体材料	阀芯材料
该系列暂无高压型号

技术规格

参数	规格	说明
工作压力	30 PSIG (标准) 100 PSIG (最大)	标准工作压力 30 PSIG，最大耐压 100 PSIG
工作电压	6VDC, 12VDC, 24VDC, 115VDC	多种直流电压可选
阀体材料	PCTFE (Kel-F) / PTFE (Teflon) / PEEK / PPS	惰性材料，耐腐蚀
阀芯材料	PTFE / PCTFE	与阀体材料一致或匹配
孔径尺寸	0.040" - 0.156" (1.0mm - 3.0mm)	多种孔径可选，满足不同流量需求
响应时间	< 10ms	快速响应，适合高速切换应用
工作温度	0°C 至 50°C	标准工作温度范围
功耗	1.5W - 3W	低功耗设计，节能高效
接口类型	1/4-28 UNF 10-32 UNF 1/8 NPT	标准接口，便于连接

安装方式

多种安装选项，满足不同应用场景的需求

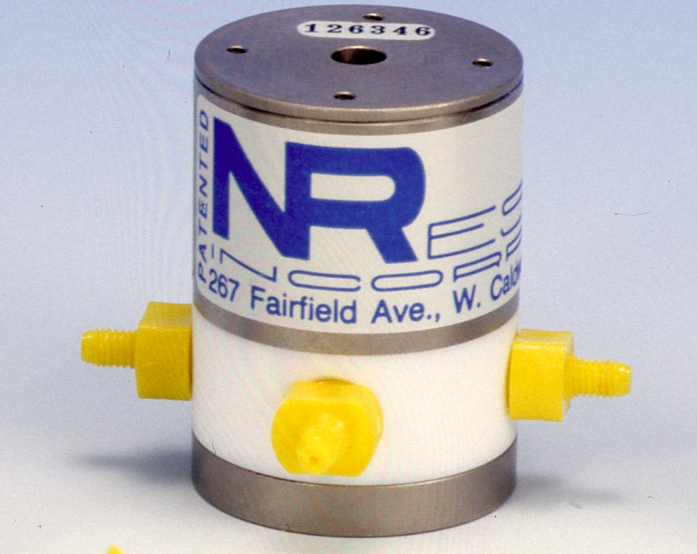

标准安装

阀座安装

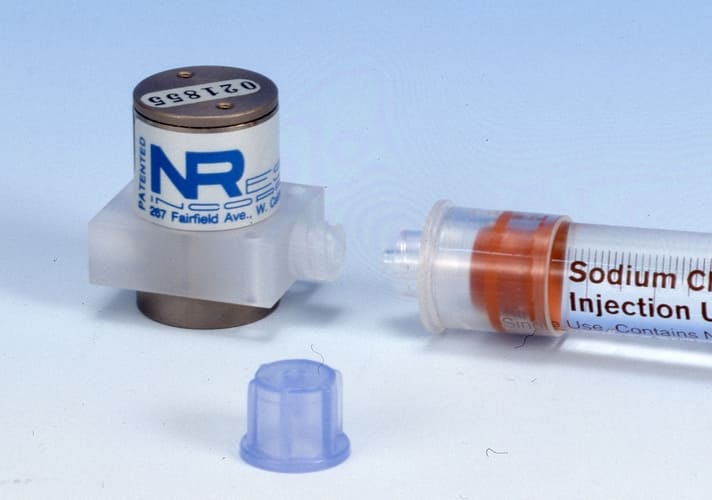

Luer Lock 接口

面板安装

安装说明

标准安装

• 直接管路连接
• 使用标准接头
• 适用于大多数应用
• 安装简便快捷

特殊安装

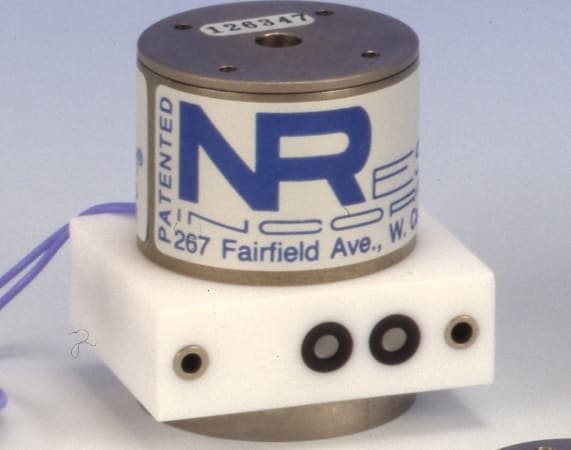

• 歧管集成安装
• 面板固定安装
• Luer Lock 快速连接
• 定制安装方案
